Manual de georreferenciação Vila Nova de Gaia . V1

A georreferenciação é entendida como a determinação da posição de um objeto de acordo com um sistema de referência de coordenadas 1. Por sua vez, este sistema (conhecido por sua sigla em inglês como 'CRS') pode ser definido como representação bidimensional cartográfica que que se relaciona a lugares reais do planeta através de uma conversão de pontos baseada em uma projeção cartográfica ('map projection' em inglês) 2. Logo, para se georreferenciar um determinado objeto, é preciso a) definir um ponto referente a este objeto em um referencial local, definir a) os parâmetros de conversão cartográfica e b) qual o CRS utilizado.

O sistema de referência de coordenadas utilizado por Portugal continental é o PT-TM06/ETRS89, sendo este utilizado pela Direção-Geral do Território (DGT) para a produção cartográfica e de informação geográfica4. O sistema português também conhecido na base mundial de sistemas de referência do European Petroleum Survey Group (EPSG) como EPSG:3763, sendo essa a designação adotada pelo modelo IFC.

O modelo IFC, a partir da sua versão 4, passou a utilizar classes específicas para determinar as informações referentes ao seu posicionamento e seu sistema de coordenadas de referência. Essas classes são associadas ao projeto representado no modelo, de forma que sua definição permite o correto posicionamento, por um software, de todos os objetos contidos no ficheiro. As informações que precisam ser definidas em um ficheiro IFC são apresentadas e descritas abaixo em tabelas.

💡Secções posteriores demonstram como essas informações podem ser corretamente inseridas em um modelo IFC, no momento da sua exportação no Revit e no Archicad.

3.1. Conversão cartográfica

3.2. Sistema de Referência de Coordenadas (CRS)

EPSG:3763 - ETRS89 / Portugal TM06

EPSG:5178 - Cascais

Abaixo é demonstrado um exemplo do preenchimento das informações relativas a um edifício em Vila Nova de Gaia. A implementação prática dessas informações em um ficheiro IFC é demonstrada nas secções seguintes, com utilização dos softwares Archicad e Revit.

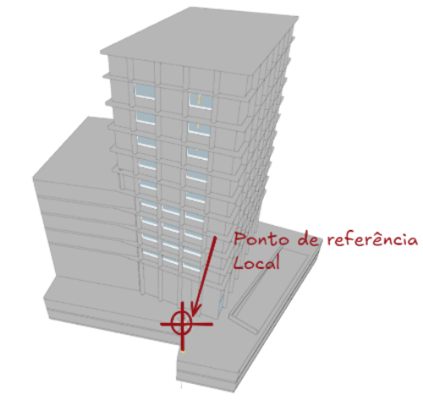

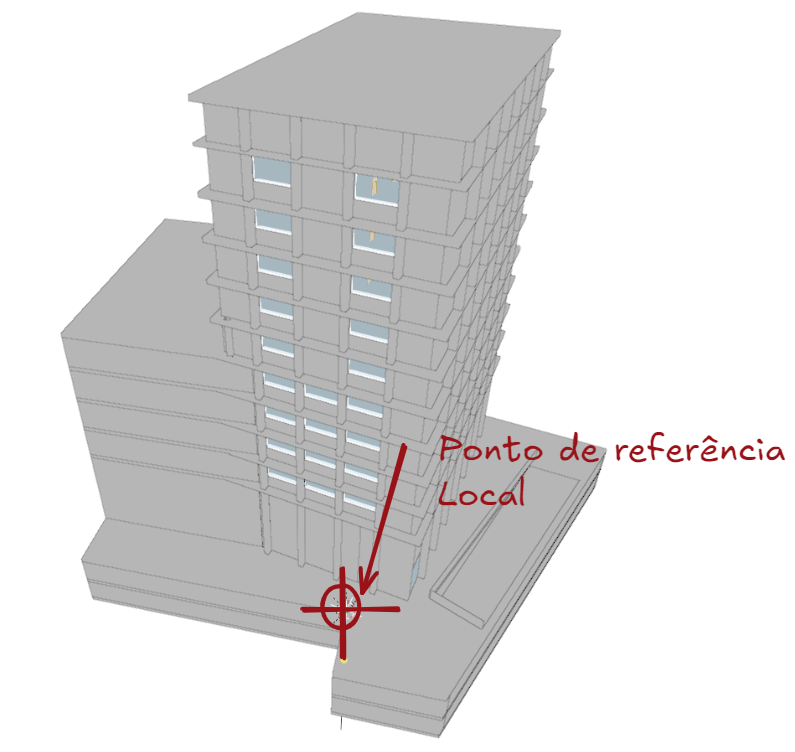

O edifício em questão é uma torre de 10 pavimentos (R/C + 9), localizada em um loteamento na freguesia de Mafamude e Vilar do Paraíso. No desenvolvimento do modelo, foi estabelecido um ponto de referência local do modelo, apresentado nas imagens abaixo, ao qual é atribuído as informações de conversão cartográfica.

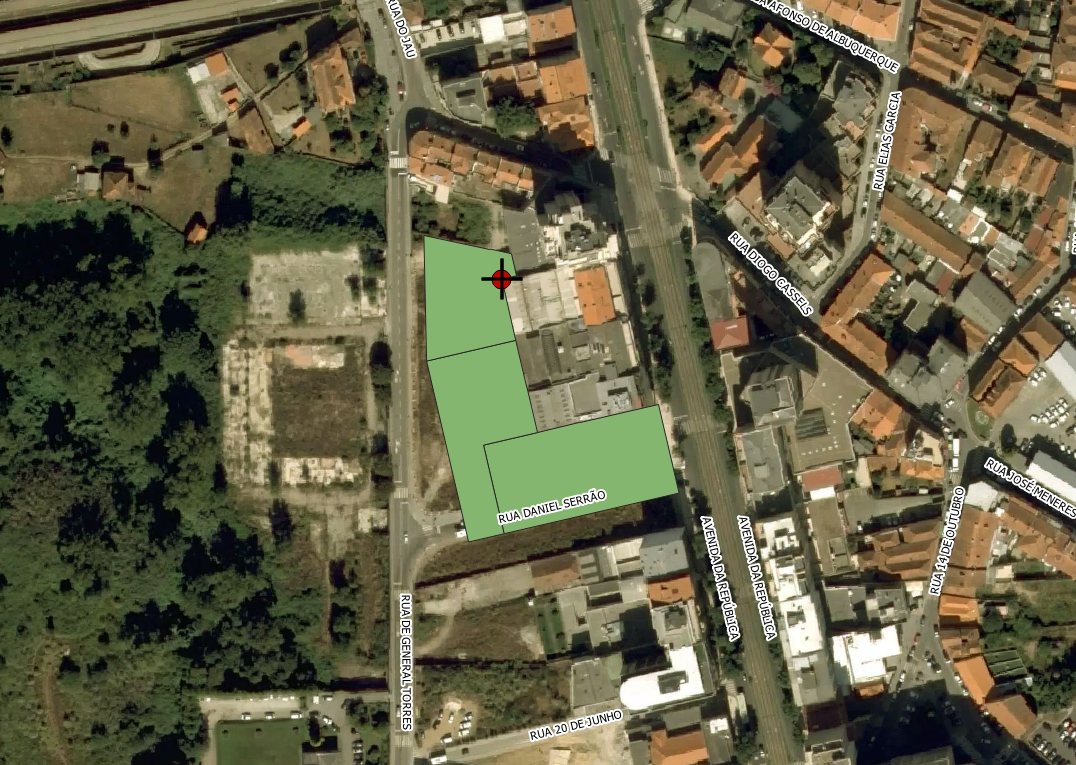

Lote exemplo, imagem: *© MapTiler © OpenStreetMap contributors*

Informações de conversão cartográfica (Ponto de referência local)

Essas informações são obtidas através do levantamento topográfico e devem ser inseridas no desenvolvimento do modelo.

Informações do sistema de Referência de Coordenadas (CRS)

Já as informações do CRS, são as mesmas para Portugal continental, sendo as apresentadas a seguir:

 ⚙ As secções seguintes irão demonstrar como inserir essas informações em um IFC na prática.

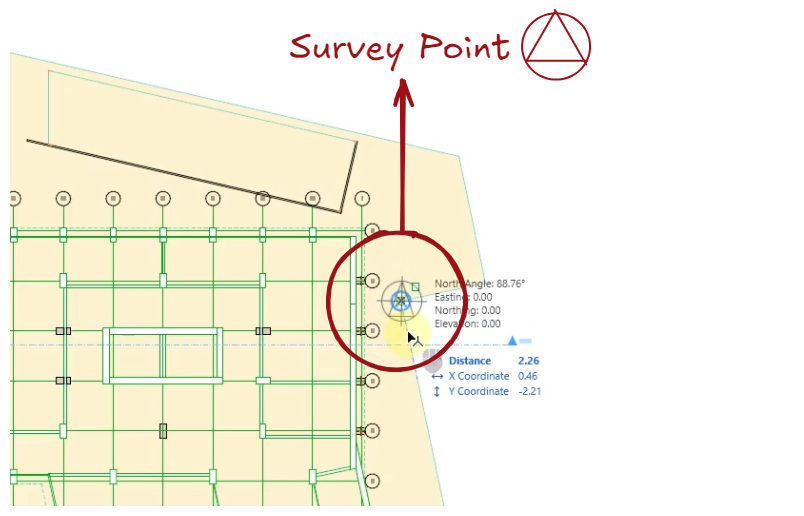

O ponto de referência para definição dos parâmetros de conversão cartográfica no Archicad é o Survey Point . Este ponto pode ser facilmente verificado a partir de -uma vista 2D do projeto.

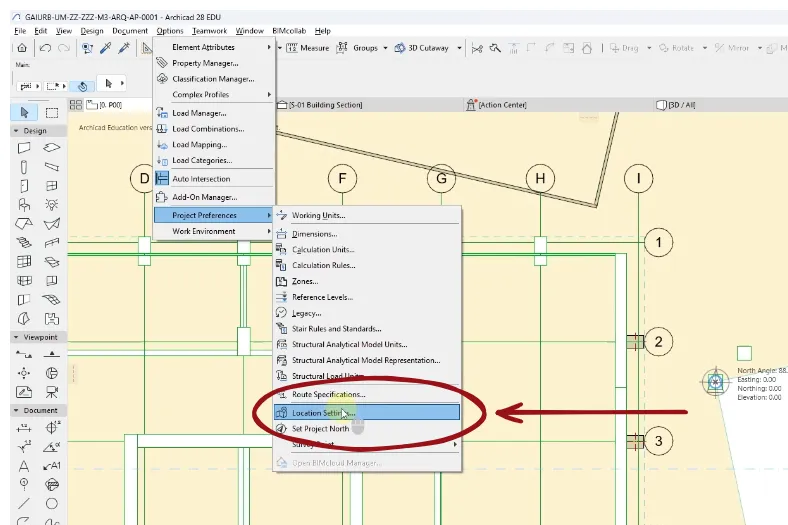

A inserção das informações para conversão cartográfica e sistema de referência de coordenadas no Archicad ocorre primeiramente através das definições de localização, que podem ser acedidas em Opções > Preferências de projeto > definições de localização.

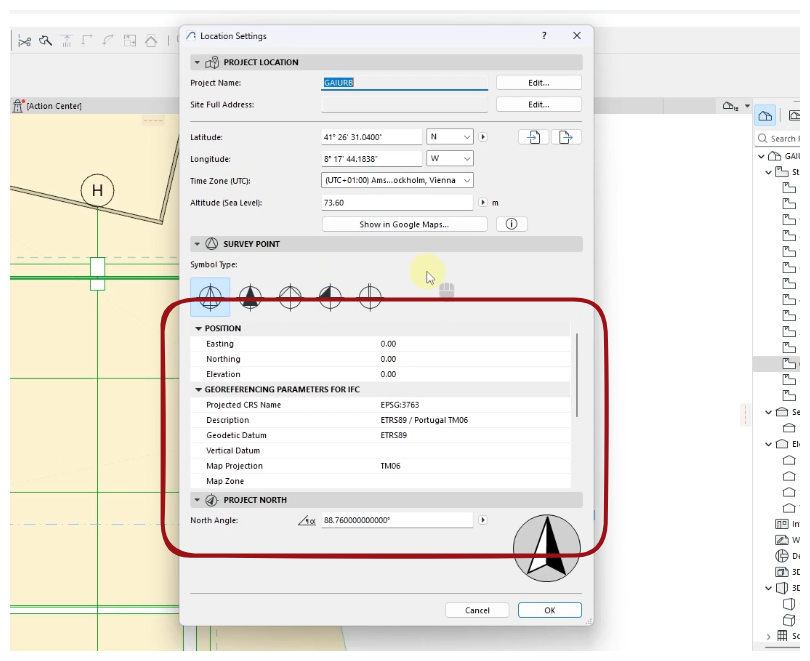

Após a abertura das definições de localização, as informações necessárias para a georreferenciação devem ser inseridas na secção do survey point, como demonstrado na figura abaixo:

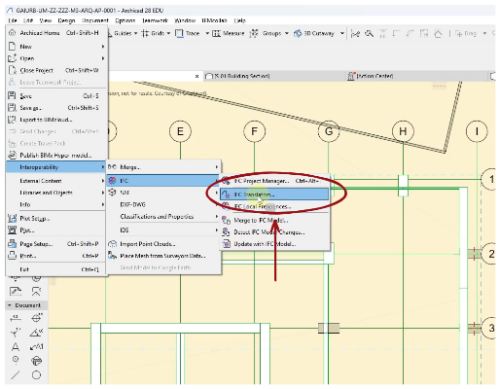

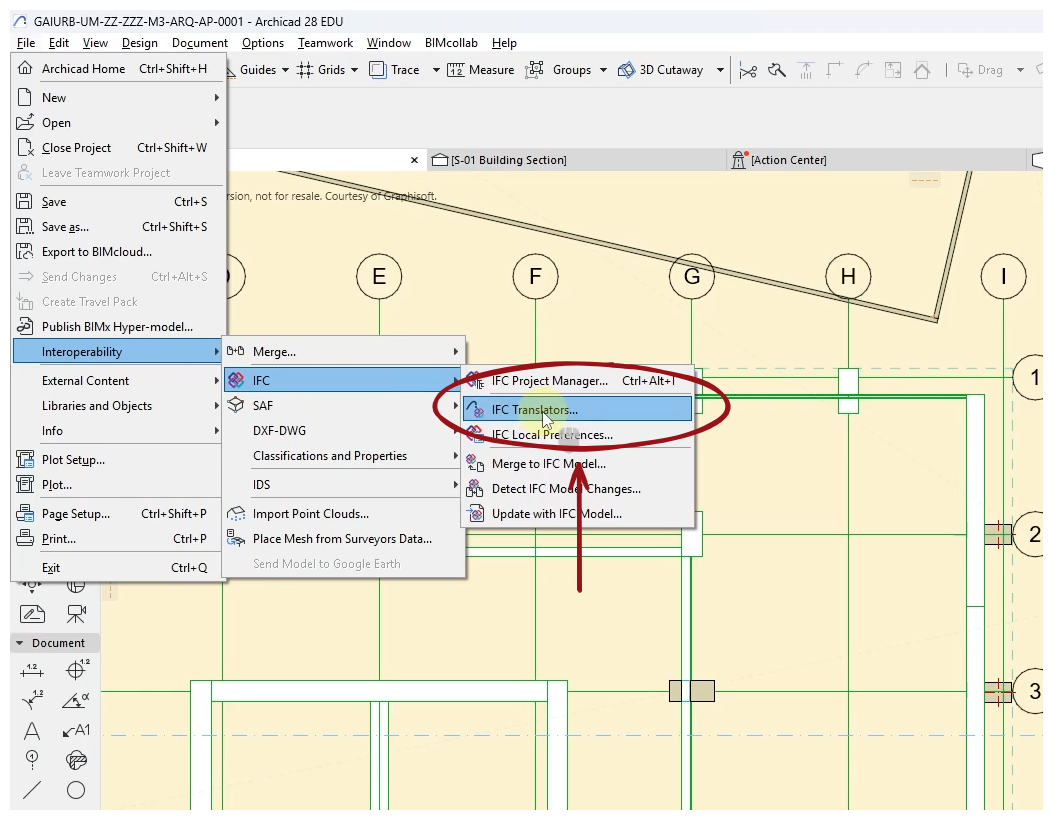

O próximo passo é estabelecer as definições do tradutor IFC, o que deve ser feito através do caminho Ficheiro > Interoperabilidade > IFC > Tradutores IFC.

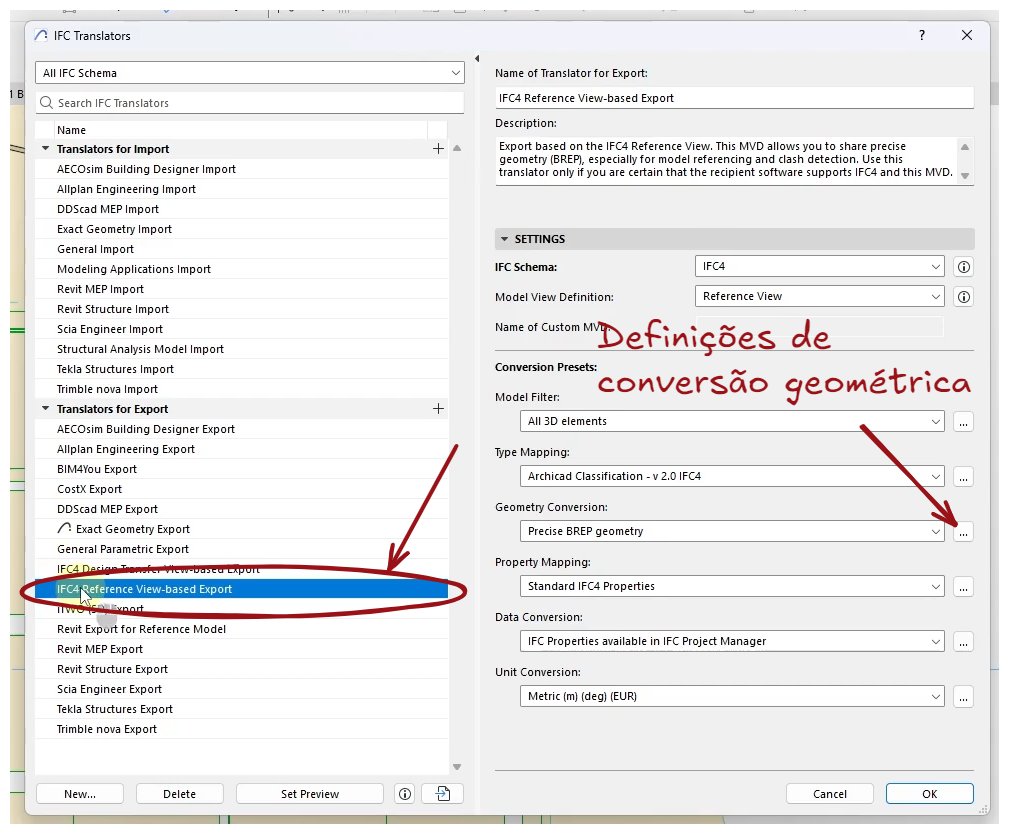

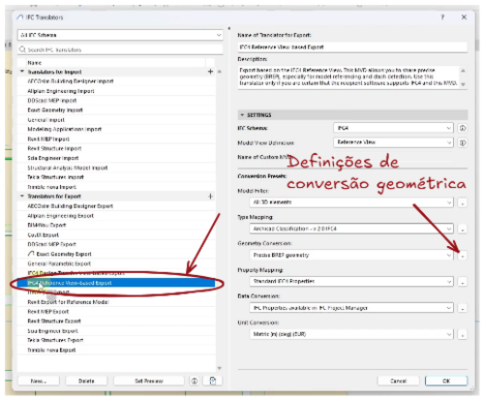

Primeiro, deve-se assegurar que o schema IFC escolhido é o 4. Segundo, as definições de conversão geométrica deve ser modificadas.

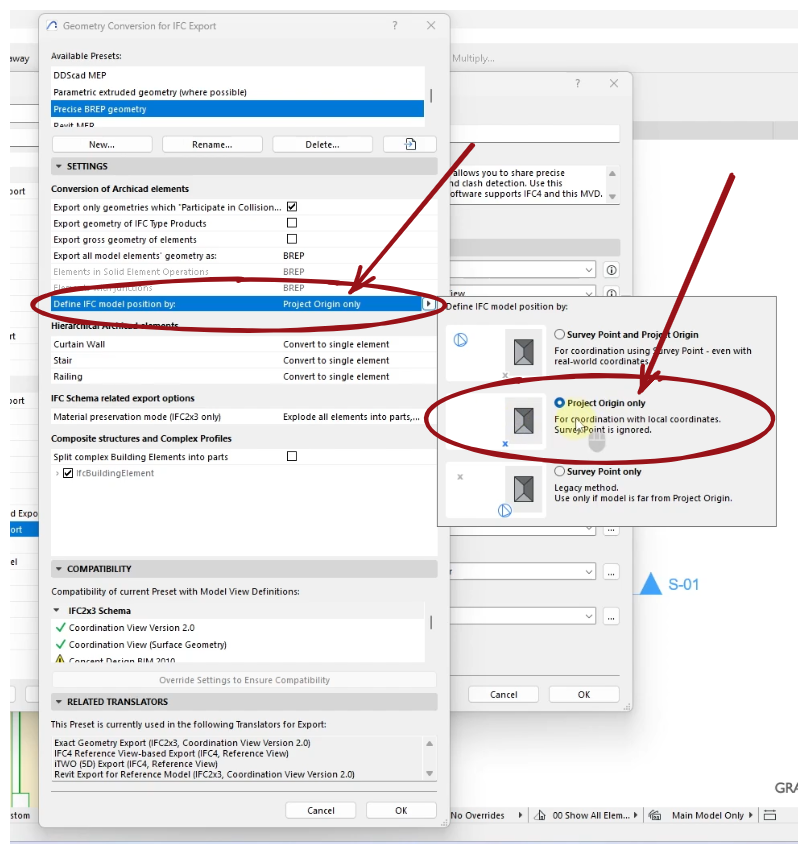

No menu das definições de conversão geométrica, é preciso definir a posição do modelo será estabelecida somente através da origem do projeto.

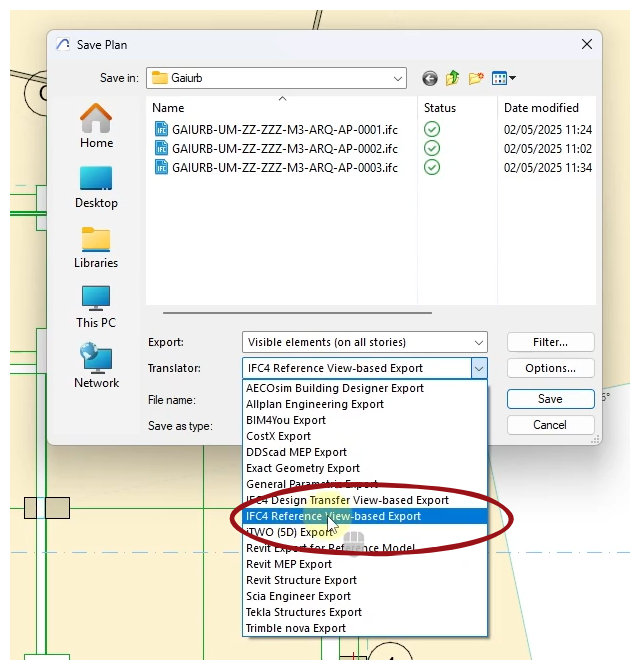

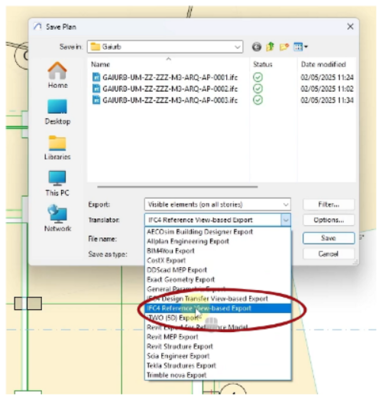

O último passo é exportar o ficheiro IFC.

▶️ Um tutorial de como executara a georreferenciação no Archicad pode ser acedido neste link.

Atribuição de coordenadas

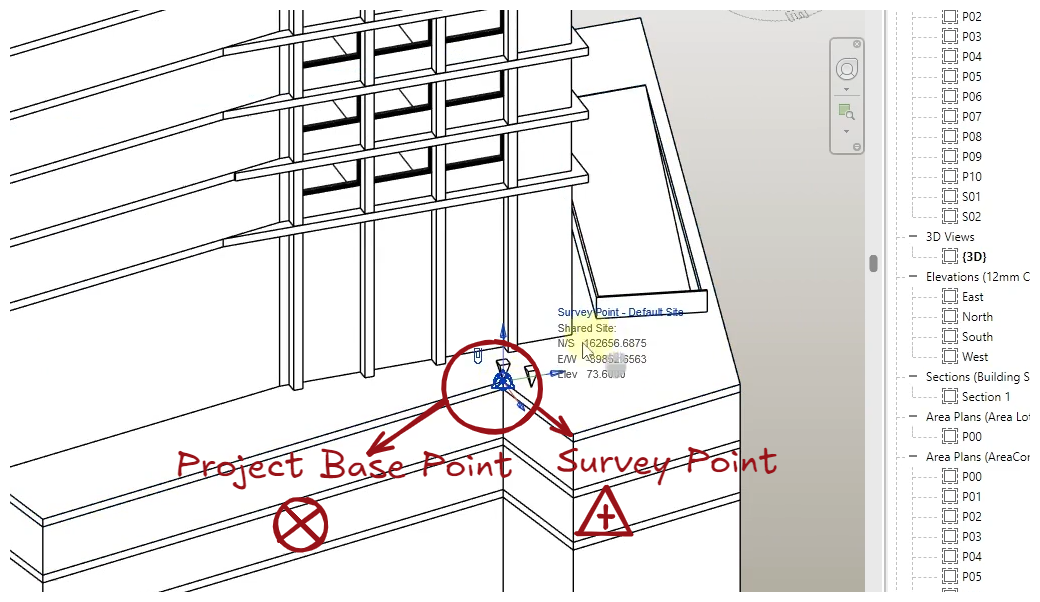

O primeiro passo para georreferenciar corretamente um modelo no Revit passa por verificar o correto posicionamento do Project Base Point e do Survey Point. Estes pontos são referências internas ao projeto para o posicionamento de seus elementos, sendo que a correta georreferenciação ocorre pela atribuição de coordenadas reais a um destes pontos.

O Project Base Point Define a origem do sistema de coordenadas do projeto (0,0,0), enquanto o Survey Point é utilizado para proporcionar um contexto do mundo real para o projeto, a exemplo de um dos cantos do do terreno de construção 5.

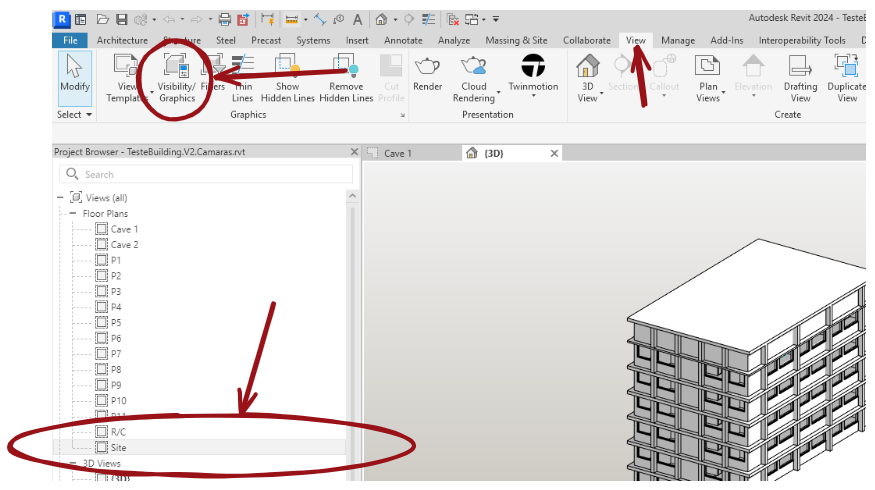

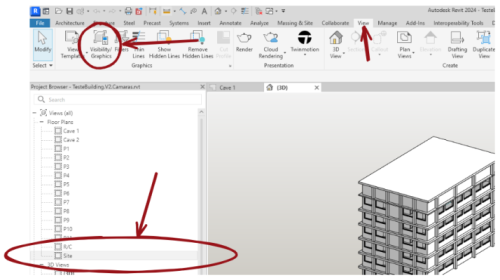

A visualização destes pontos ocorre por defeito na vista da planta do terreno, mas sua visualização pode ser ativada com a utilização do painel Visibilidade/Gráficos. Ambas opções podem ser vistas na imagem abaixo.

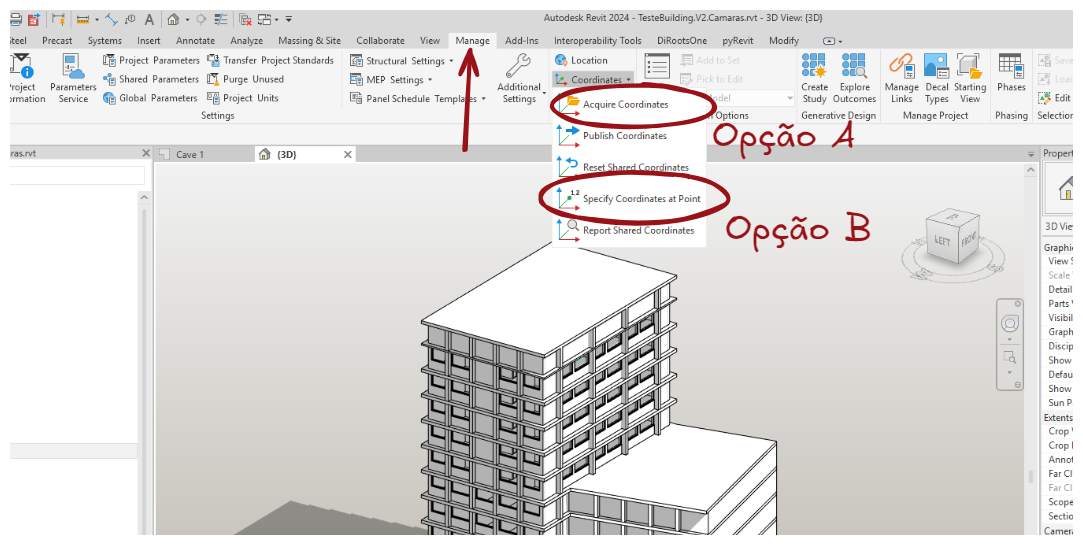

A atribuição das coordenadas ocorre na aba Manage, na secção Project Location, através do botão Coordinates . Esta então pode ser feita através da obtenção das coordenadas de um ficheiro de terreno (Opção A) , ou da especificação das coordenadas em um determinado ponto (Opção B)

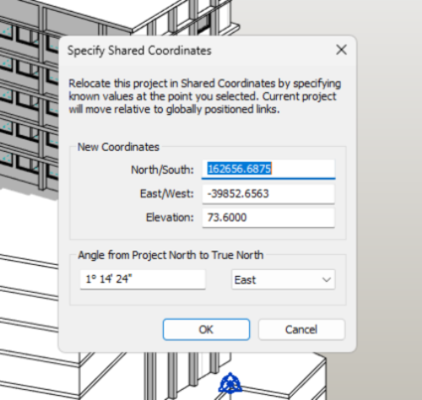

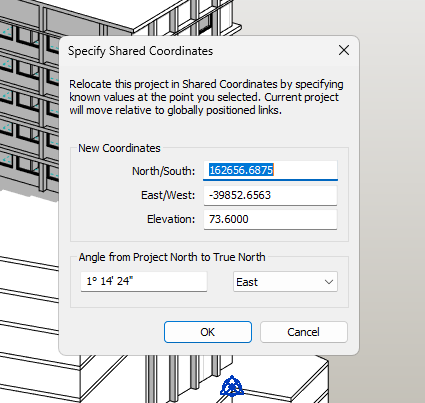

No caso da opção B, é preciso inserir manualmente as coordenadas referentes ao ponto dentro do CRS português.

Exportação IFC

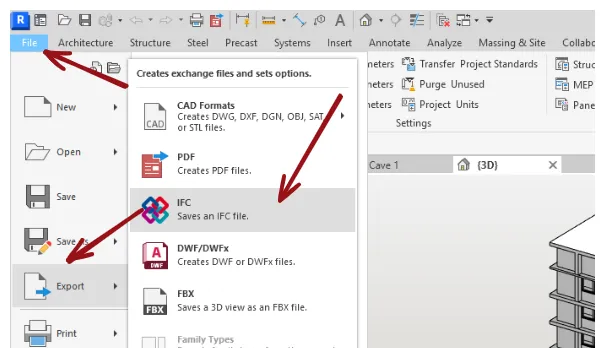

Para exportar o ficheiro IFC com a correta georreferenciação é preciso seguir o caminho File > Export > IFC.

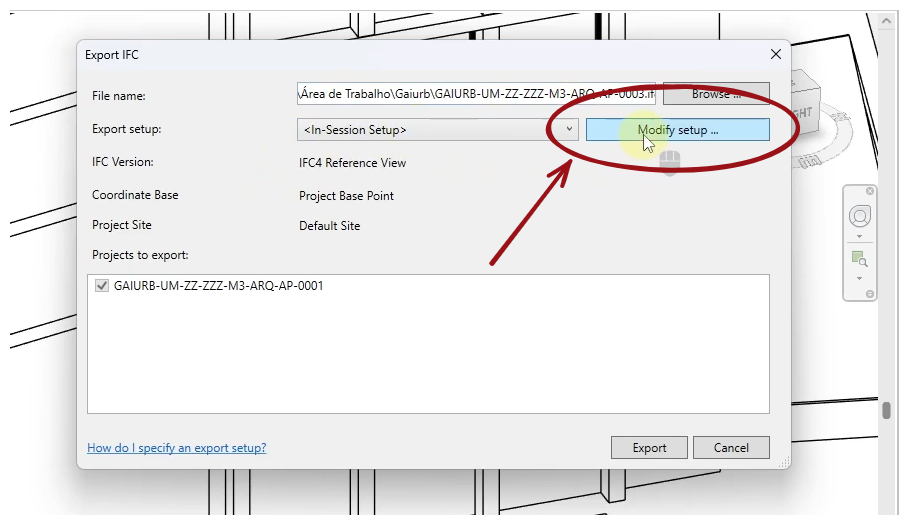

Primeiro, o nome do ficheiro a ser exportado deve ser definido. Segundo, as configurações devem ser definidas no botão Modify setup.

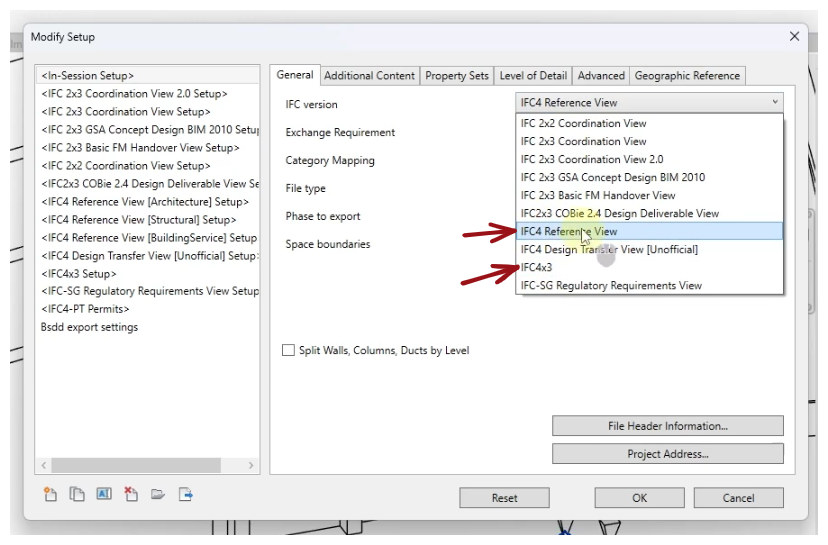

A versão do IFC (4 ou 4x3) deve ser escolhida na aba General.

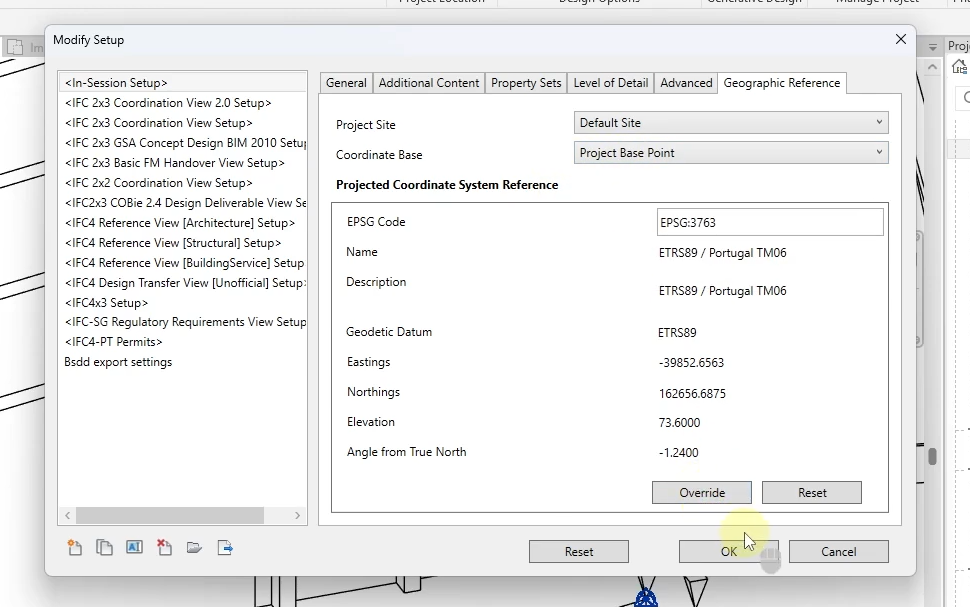

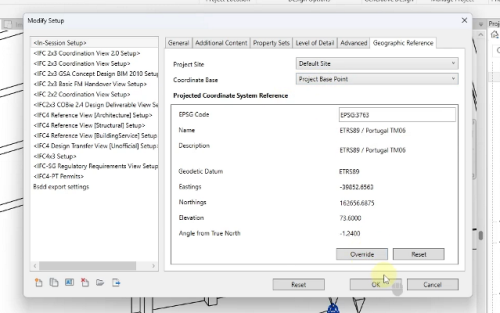

As informações sobre a georreferenciação devem ser verificadas na aba Geographic Reference , com inserção de informações do CRS adotado.

💡É preciso ter atenção com o ponto escolhido como coordinate base , já que este ponto que definirá os valores dos parâmetros de conversão cartográfica.

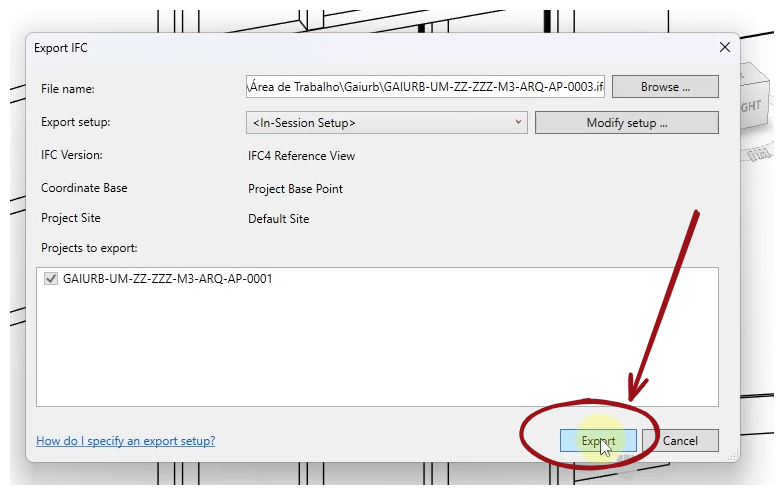

Após a definição correta das informações, o ficheiro pode ser exportado.

▶️ Um tutorial de como executara a georreferenciação no Revit pode ser acedido neste link.

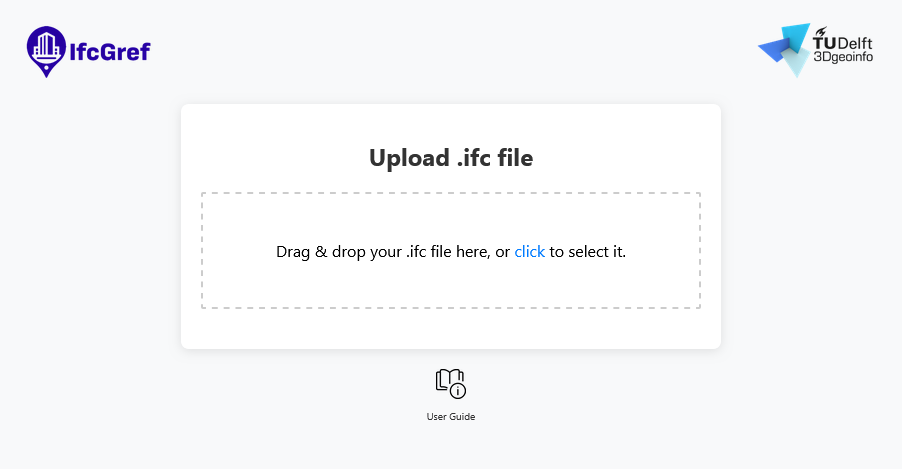

Após a exportação do ficheiro, as informações de georreferenciação podem ser verificadas através da plataforma IfcGref, desenvolvida no âmbito do projeto CHEK. Para isso, o ficheiro IFC deve ser carregado na página inicial.

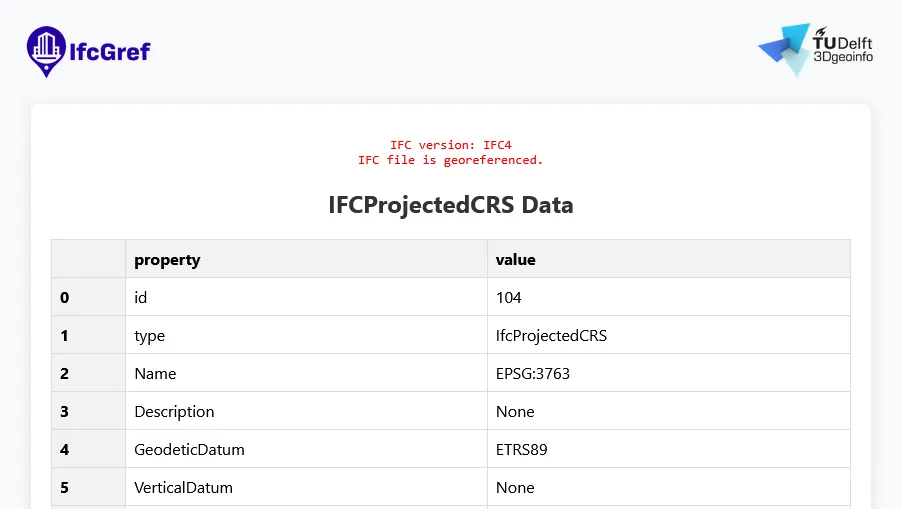

Caso corretamente georreferenciado, as informações das classes de georreferenciamento serão apresentadas.

💡Como informado nas secção 3, nem todas os parâmetros de georreferenciação do IFC são obrigatórios, assim, a presença de valores “None” nesses campos não é indicativa de erro.

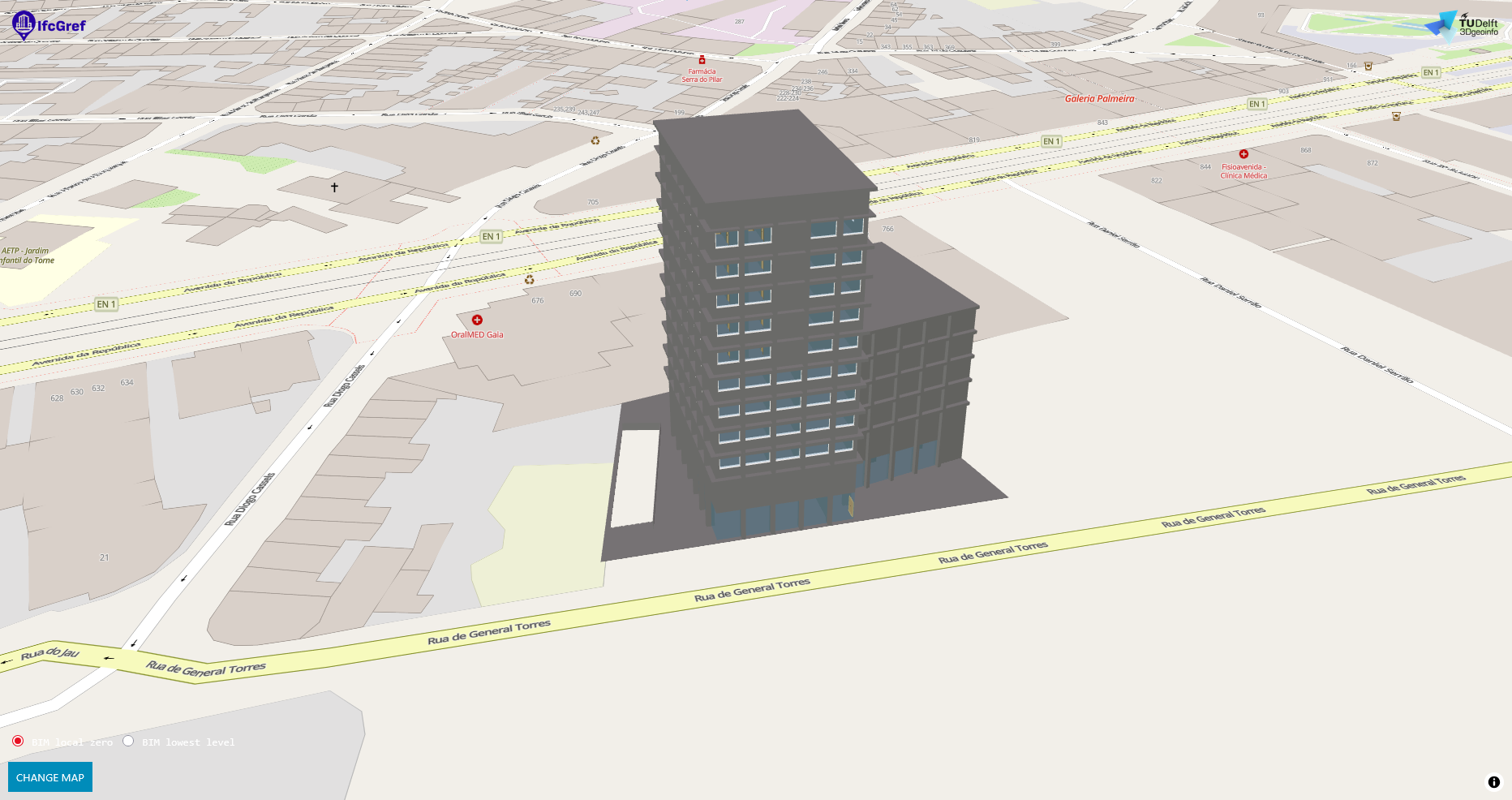

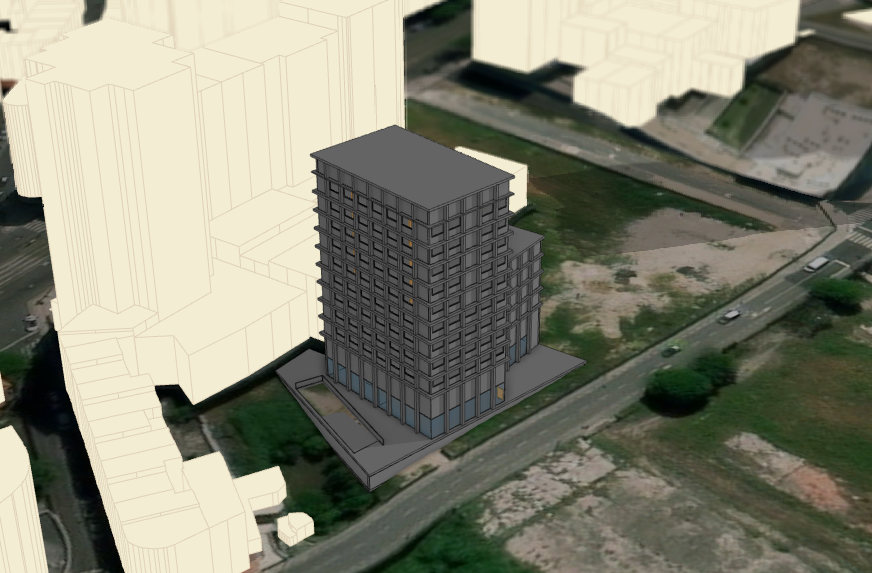

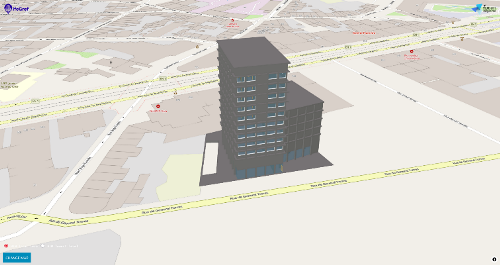

O IfcGref também permite a visualização do modelo, caso esteja georreferenciado, em um mapa.
